Dalam dunia rekayasa pabrik (plant engineering), kegagalan sistem perpipaan bukanlah pilihan. Perubahan suhu, tekanan internal, berat pipa, dan beban eksternal seperti angin atau gempa dapat menciptakan tegangan (stress) yang jika tidak dianalisis dengan benar, dapat menyebabkan kebocoran, deformasi, hingga kerusakan catu daya yang fatal. Di sinilah Pipe Stress Analysis atau Analisis Tegangan Pipa memegang peranan krusial.
Analisis ini adalah disiplin ilmu rekayasa yang memastikan integritas struktural dan keamanan operasional sistem perpipaan. Salah satu perangkat lunak yang telah menjadi standar emas industri global untuk analisis ini adalah HEXAGON CAESAR II®.
Sebagai distributor dengan lisensi resmi, PT Teknokal Energi Bersinar ingin membagikan panduan praktis ini. Dalam artikel ini, kita akan mengupas tuntas 7 langkah fundamental dalam melakukan analisis tegangan pipa menggunakan alur kerja yang efisien, seperti yang difasilitasi oleh CAESAR II.
Sebelum masuk ke langkah-langkah teknis, penting untuk memahami tujuan utama dari analisis ini:
Menjamin Keamanan: Mencegah pipa mengalami tegangan berlebih (overstress) yang dapat menyebabkan kegagalan mekanis.
Melindungi Peralatan: Memastikan beban pada nozel peralatan yang terhubung (seperti pompa, turbin, bejana tekan) berada dalam batas aman yang diizinkan oleh pabrikan.
Optimalisasi Desain Support: Merancang dan menempatkan penyangga (support) pipa secara efektif dan efisien, tanpa berlebihan (over-design) atau kekurangan (under-design).
Kepatuhan Regulasi: Memastikan desain sistem perpipaan mematuhi kode dan standar industri yang relevan (misalnya, ASME B31.1, B31.3, dll.).
Fase ini adalah fondasi dari keseluruhan analisis. Akurasi data di tahap ini akan menentukan validitas hasil akhir. Data yang perlu dikumpulkan meliputi:
Gambar Isometrik Pipa: Tata letak dan rute perpipaan.
Spesifikasi Pipa: Diameter, ketebalan dinding, material.
Data Desain Proses: Suhu operasi, suhu desain, tekanan operasi, tekanan desain, dan jenis fluida.
Data Peralatan Terhubung: Gambar teknis pompa, bejana tekan, atau heat exchanger, beserta batas beban nozel yang diizinkan (allowable nozzle loads).
Data Eksternal: Informasi mengenai beban angin, data seismik untuk lokasi proyek, dan potensi pergerakan tanah atau penurunan pondasi (jika ada).

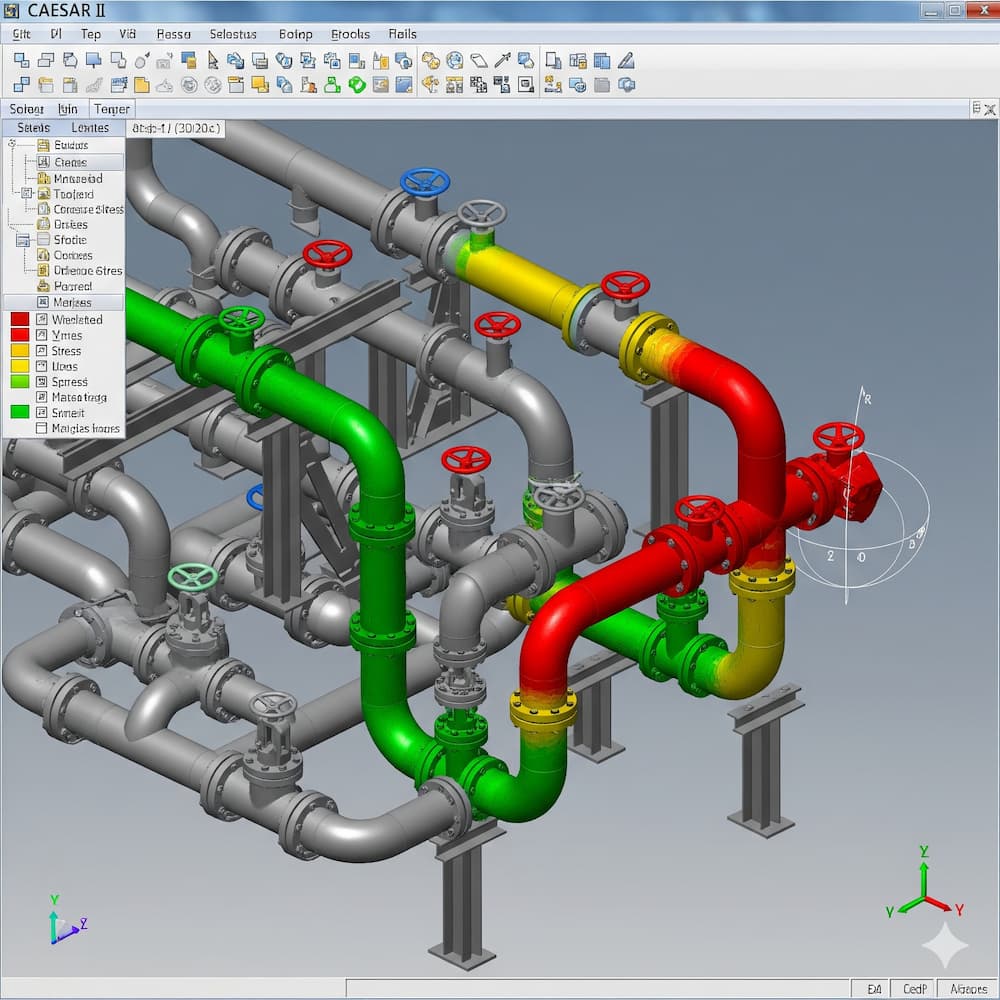

Setelah semua data terkumpul, proses pemodelan dimulai. Di sinilah keunggulan antarmuka intuitif CAESAR II benar-benar terasa. Proses pemodelan melibatkan:
Membangun Geometri: Menggambar sistem perpipaan dalam ruang 3D, node-by-node, berdasarkan gambar isometrik.
Input Properti Pipa: Memasukkan data diameter, ketebalan, material, dan data korosi (corrosion allowance) untuk setiap segmen pipa.
Menambahkan Komponen: Memodelkan komponen seperti katup (valve), flange, sambungan T (tee), dan belokan (bend/elbow). CAESAR II memiliki library komponen yang lengkap untuk ini.
Menentukan Titik Batas (Boundary Conditions): Mendefinisikan titik awal dan akhir dari model, misalnya pada nozel bejana tekan atau titik sambungan ke sistem lain.
HEXAGON CAESAR II® dirancang untuk efisiensi; dialog Input Daftar-nya memungkinkan perubahan global pada model dengan cepat, sangat berguna jika ada revisi desain di tengah jalan.
Setiap pipa membutuhkan penyangga. Dalam tahap ini, kita menempatkan dan mendefinisikan jenis-jenis penyangga di sepanjang rute pipa. Jenis penyangga umum meliputi:
Anchor: Menahan semua gerakan dan rotasi.
Guide: Mengizinkan gerakan aksial (maju-mundur) tetapi menahan gerakan lateral (samping).
Rest/Support: Menahan beban gravitasi (gerakan vertikal ke bawah).
Spring Hanger: Penyangga fleksibel yang digunakan pada pipa yang mengalami pergerakan termal vertikal yang signifikan.
Setelah penyangga dimodelkan, beban eksternal seperti beban angin dan seismik dimasukkan sesuai dengan kriteria desain.
Analisis tidak hanya dilakukan pada satu kondisi. Kita harus menganalisis bagaimana pipa berperilaku dalam berbagai skenario. Ini disebut "Load Cases". Beberapa kasus beban standar yang harus dianalisis meliputi:
Sustained Case: Beban akibat berat pipa dan tekanan internal (kondisi jangka panjang).
Expansion Case: Beban akibat perubahan suhu, dari kondisi pemasangan (dingin) ke kondisi operasi (panas).
Occasional Case: Kombinasi beban berkelanjutan dengan beban sesekali seperti angin atau gempa.
Operating Case: Kondisi operasi aktual, merupakan kombinasi dari sustained dan expansion.
Dengan model yang lengkap dan kasus beban yang telah didefinisikan, saatnya menjalankan analisis. CAESAR II akan menggunakan metode Finite Element Analysis (FEA) untuk menghitung tegangan, defleksi (lendutan), dan beban pada penyangga serta nozel peralatan untuk setiap kasus beban. Proses ini biasanya sangat cepat, memungkinkan engineer untuk mengevaluasi berbagai skenario "what-if" dengan efisien.
Ini adalah tahap paling kritis. Perangkat lunak memberikan data, tetapi engineer-lah yang harus menginterpretasikannya. Hal-hal yang perlu diperiksa:
Tegangan Pipa: Apakah nilai tegangan di setiap titik pada pipa berada di bawah batas yang diizinkan oleh kode (misalnya, ASME B31.3)? CAESAR II akan memberikan laporan "lulus/gagal" (pass/fail) yang jelas.
Defleksi Pipa: Apakah lendutan pipa berlebihan? Lendutan yang besar dapat menyebabkan kantung air (pocketing) atau mengganggu sistem di sekitarnya.
Beban Nozel: Apakah gaya dan momen yang diterima oleh nozel pompa atau bejana tekan melebihi batas yang diizinkan pabrikan?
Beban Penyangga: Apakah beban yang diterima oleh setiap penyangga masuk akal dan dapat ditangani oleh desain struktur penyangga?
Jika ditemukan masalah (misalnya, tegangan berlebih), maka proses iterasi desain diperlukan.
Jika analisis menunjukkan adanya masalah, engineer harus memodifikasi desain. Ini bisa berupa:
Menambahkan loop ekspansi (expansion loop) untuk mengakomodasi pergerakan termal.
Mengubah posisi atau jenis penyangga.
Memilih material pipa yang lebih kuat atau tebal.
Setiap perubahan harus dianalisis ulang hingga semua kriteria terpenuhi. Setelah desain final disetujui, CAESAR II dapat menghasilkan laporan komprehensif yang berisi semua input, output, dan ringkasan hasil untuk dokumentasi proyek.
Analisis tegangan pipa adalah proses yang kompleks namun vital untuk keselamatan dan keandalan pabrik. Menggunakan perangkat lunak yang andal, akurat, dan diakui industri seperti HEXAGON CAESAR II® bukan lagi sebuah kemewahan, melainkan keharusan. Proses 7 langkah di atas memberikan kerangka kerja yang solid untuk memastikan tidak ada aspek yang terlewatkan.
